SC METALBAC SRL

Masini Unelte

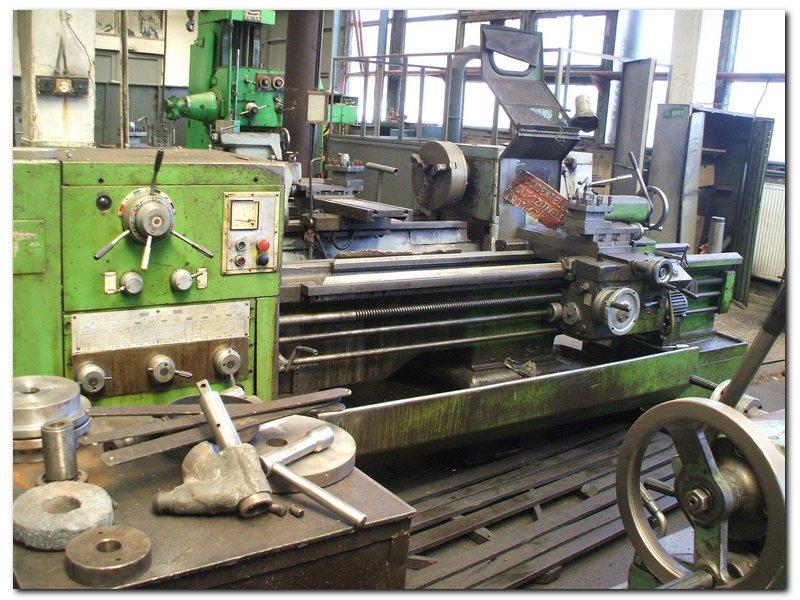

SC METALBAC SRL scoate la vanzare Strung SNA 500x2000: 1.CARACRETISTICI PRINCIPALE: Diametrul maxim de rotire peste ghidajele batiului,mm¦.500 Inaltimea virfului fata de ghidajele longitudinal,mm¦.235 Distanta dintre varfuri,mm¦2000 Diametrul maxim de prelucrare deasupra saniei,mm¦...265 Diametrul maxim de rotire in degajul podului,mm¦...730 Diametrul maxim de prelucrare din bara prin arboreal principal, mm ..............................................................................................................62 Diametrul maxim de prelucrare cu luneta mobile,mm¦150 Diametrul maxim de prelucrare cu luneta fixa, mm¦.180 Diametrul maxim de prelucrare cu luneta fixa cu deschidere mare, mm...........................................................265 Diametrul maxim de prelucrare cu luneta mobila cu deschidere mare, mm................................¦265 2.PAPUSA FIXA Capul axului principal : con de centrare si saiba baioneta 8DIN-5502 Diametrul alezajului axului principal,mm..65 Conul alezajului arborelui principal,mm .Metric 80-1:20 Conul reductiei alezajului axului principal,mm¦.Morse 5 Numarul treptelor de turatii ale arborelui principal¦.24 Ratia progresiei geometrice.1.25 Domeniul de turatii, rot/min¦20-2000 Numarul treptelor de turatii inverse ale arborelui principal¦.24 Domeniul de turatii inverse, rot/min¦18-1800 Turatia de intrare in cutia de viteze , rot/min¦1000 3.CUTIA DE AVNSURI SI FILETE Numarul de avansuri longitudinal si transversal posibile¦.79 Domeniul de avansuri longitudinale, mm/rot. ¦..0.028÷5 Domeniul de avansuri transversal, rot/min¦0.007÷1.25 Numarul de filete metrice,.43 Domeniul de filete metrice,mm 0.5÷160 Numar de filete whitworth..45 Domeniul de filete whitworth, pas/1¦160÷1/2 Numarul de filete modul..39 Domeniul de filete modul,mod¦..0.5÷80 Numarul de filete Diametral Pitch.40 Domeniul de filete Diametral Pitch¦.....160-1 Numarul de filete in toil¦46 Domeniul de filete in toil, 1¦1/32÷10 4.SANIA SI SUPORTII: Distanta pe vertical de la linia virfurilor pana la baza de asezare a cutitului, mm...............................................................38 Sectiunea maxima a cutitului,mm..32x25 Unghiul de rotire al saniei port-cutit+90° Pasul surubului conducator al saniei transversale, mm..5 Valoarea deplasarii saniei transversale, la o diviziune a inelului gradat,mm................................................................0.05 Pasul surubului conducator al saniei port-cutit, mm.........4 Valoarea deplasarii saniei port-cutit, la o diviziune a inelului gradat,mm...............................................................0.05 Cursa maxima a saniei transversale,mm..305 Cursa maxima a saniei longitudinale,mm.1950 Precizia de repetitive la decuplare la tampon a cursei longitudinale este: La deplasari in gol – decuplare mecanica¦.±0.03 La deplasari in sarcina – decuplare finis¦..±0.1 La deplasari in sarcina – decuplare ebos..±0.3 5.CARUCIORUL Pasul surubului conducator,mm..............12 Modulul cremalierei, mm.....................2 Latimea danturii cremalierei ,mm..¦..30 Marimea avansului rapid longitudinal ,m/min..........3.6 Marimea avansului rapid transversal, m/min...0.9 6.PAPUSA MOBILA Diametrul pinolei,mm...........................80 Conul pentru virf, din alezajul pinolei..Morse 5 Cursa maxima a pinolei,mm...........200 Deplasarea transversal a papusii mobile,mm...........±10 7.ACTIONAREA Motor asincron trifazat tip ASI 11Kw Puterea motorului, Kw.22 Turatia motorului, rot/min.......1000 Motor pentru avans rapid: motor ASI 0.55 Kw; 1500 rot/min; 380/220 V; 8.POMPA DE RACIRE Electropompa de apa 0.15Kw; 3000 rot/min; 220/380 V; 50Hz; debit cca 1m³/h la 4.5mm col.apa 9.GABARITUL Lungimea ,mm................................4050 Latimea,mm.............................1350 Inaltimea,mm.............................1400 Masa. Kg............3572

---

---

Contacteaza autorul anuntului
